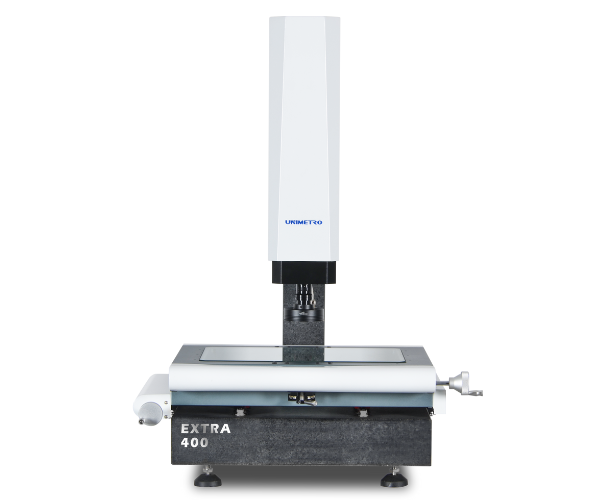

在制造和質量控制過程中，影像測量儀被廣泛用于各種尺寸的測量任務。為了確保測量結果的準確性和重復性，影像測量儀的校準至關重要。

一、校準前的準備

在進行校準之前，需要確保影像測量儀的周圍環境符合要求。這包括室溫、濕度、空氣流動以及光線等因素。此外，應清潔影像測量儀表面，并確保其位于水平表面上。

二、校準工具的準備

校準工具是用于確定影像測量儀坐標系統原點和幾何元素（如角度、長度）的精確值。這些工具包括標準塊、標準線、標準角度器等。在選擇校準工具時，應確保其精度高、穩定性好，以滿足影像測量儀的校準要求。

三、校準步驟

• 坐標原點的校準

使用標準塊對影像測量儀的原點進行校準。將標準塊放在工作臺上，使其一個側面與X軸和Y軸的坐標原點對齊。然后，使用手動或自動模式移動工作臺，使標準塊的另一側面與坐標原點對齊。重復此步驟，以確保原點的準確性。

• 幾何元素校準

使用標準塊和標準角度器對影像測量儀的幾何元素進行校準。首先，將標準塊放置在影像測量儀的工作臺上，使其平行于X軸。然后，使用標準角度器確定標準塊與Y軸之間的角度。按照相同的方法，將標準塊旋轉90度，并再次使用標準角度器確定角度。通過比較兩次測量的角度值，可以確定影像測量儀的幾何元素精度。

• 重復性測試

重復性測試是評估影像測量儀在多次測量同一對象時的一致性。使用標準塊進行重復性測試，將標準塊放在工作臺上，并記錄其尺寸。然后，多次重復測量該標準塊，并比較結果。如果結果在可接受的誤差范圍內，則可以認為影像測量儀的重復性良好。

四、校準周期

影像測量儀的校準周期取決于使用頻率和環境條件。一般來說，建議每季度進行一次校準。如果影像測量儀在使用過程中出現異常或損壞，應及時進行校準以驗證其準確性。

總之，校準是確保影像測量儀精確測量的關鍵步驟。通過按照正確的校準方法和步驟進行操作，可以確保影像測量儀的準確性，從而提高制造和質量控制工作的效率和質量。
