一、概述

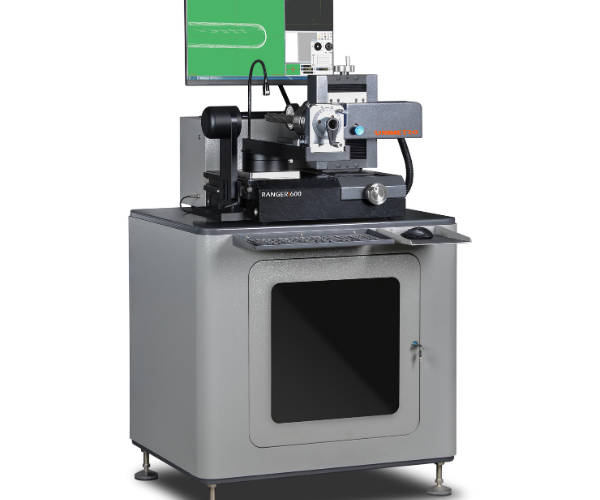

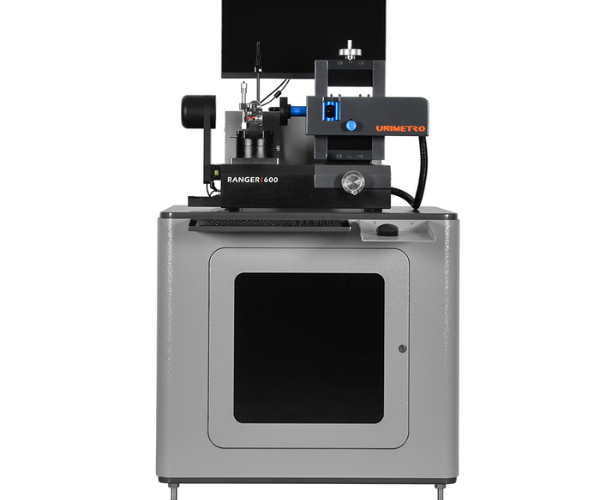

刀具測量儀是一種復雜的儀器，主要分為接觸式和非接觸式兩種。接觸式測量儀主要是通過機械接觸方式進行測量，而非接觸式測量儀則是利用光學、電磁等非接觸手段進行測量。本文將重點介紹非接觸式刀具測量儀。

二、組成部分

光源：非接觸式刀具測量儀通常采用LED光源，具有壽命長、穩定性高等特點。光源發出的光線通過分光鏡，導入刀具并照射在待測表面上。

分光鏡：分光鏡是一種光學元件，可以將光線分成多束，分別照射在待測表面上，形成多個光學影像。這些影像通過顯微鏡放大后，可以清晰地顯示出待測表面的輪廓和尺寸。

顯微鏡：顯微鏡是刀具測量儀的核心部件之一，用于放大和觀察待測表面的影像。一些高端的顯微鏡還配備了光學測量系統，能夠精確地計算出待測表面的尺寸和形狀。

圖像采集系統：圖像采集系統是將顯微鏡放大后的影像轉換成數字信號，便于計算機處理和分析。該系統通常由高分辨率的CCD相機、鏡頭和圖像采集卡組成。

數據處理系統：數據處理系統是對圖像采集系統獲取的數字信號進行解析、計算和處理，得到待測表面的尺寸和形狀。該系統通常由計算機、軟件等組成，能夠實現自動化測量和分析。

機械控制系統：機械控制系統是刀具測量儀的運動核心，包括X軸、Y軸、Z軸等運動軸，用于控制儀器進行各種運動和測量。該系統通常由伺服電機、控制器、導軌等組成。

電源系統：電源系統是為刀具測量儀提供電力支持的核心部件。為了保證測量的穩定性和準確性，一般采用低噪聲、高穩定性的電源。

三、測量原理

刀具測量儀采用的是光學測量原理，通過LED光源照射在待測表面上，經過分光鏡和顯微鏡放大后，形成光學影像，再由圖像采集系統轉換成數字信號。數據處理系統對數字信號進行分析和處理后，得出待測表面的尺寸和形狀。

四、應用范圍

刀具測量儀主要用于測量各種切削刀具的尺寸和形狀，包括鉆頭、銑刀、車刀等。廣泛應用于機械制造、航空航天、汽車、電子等領域。

五、使用注意事項：

使用前應先檢查儀器是否穩定，避免因移動或運輸導致部件松動；

使用過程中應注意避免強光和震動的影響；

在進行測量前應先校準儀器，確保測量的準確性；

在使用過程中應嚴格按照操作規程進行，避免因誤操作導致儀器損壞；

定期進行維護和保養，保證儀器的穩定性和精度。
